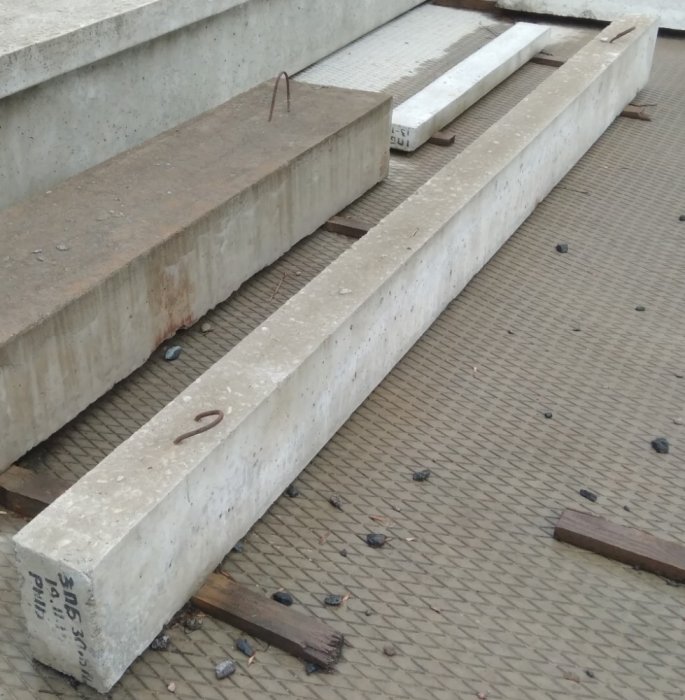

Описание
Пример условного обозначения: 5ПБ 25-37-п
5- порядковый номер перемычки поперечного сечения перемычки.
ПБ- перемычка брусковая
25- длина перемычки в дм (с округлением до целого числа).
37- несущая способность перемычки в кН/м округленную до целого числа.
п- с монтажными петлями| Эскиз конструкции | Обозначение документа | Марка | Размеры, мм. | Объем изделия м³ | Масса тн. | ||
|---|---|---|---|---|---|---|---|
| L | В | Н | |||||
|
СТБ 1319-2002 Серия 1.038.1-1
|
1ПБ13-1
2ПБ13-1п 2ПБ16-2п 2ПБ17-2п 2ПБ19-3п 2ПБ22-3п 2ПБ25-3п 2ПБ26-4п 2ПБ29-4п 2ПБ30-4п
3ПБ13-37п 3ПБ16-37п 3ПБ18-37п 3ПБ21-8п 3ПБ25-8п 3ПБ27-8п 3ПБ30-8п 3ПБ39-8п 3ПБ34-4п 3ПБ36-4п
4ПБ30-4п 4ПБ44-8п 4ПБ48-8п 4ПБ60-8п
5ПБ18-27п 5ПБ21-27п 5ПБ25-37п 5ПБ27-37п 5ПБ30-37п 5ПБ34-20п 5ПБ36-20п
|
1290
1290 1550 1680 1940 2200 2460 2590 2850 2980
1290 1550 1810 2070 2460 2720 2980 3890 3370 3630
2980 4410 4800 5960
18102070 2460 2720 2980 3370 3630 |
120
120 120 120 120 120 120 120 120 120
120 120 120 120 120 120 120 120 120 120
120 120 120 120
250 250 250 250 250 250 250 |
65
140 140 140 140 140 140 140 140 140
220 220 220 220 220 220 220 220 220 220
290 290 290 290
220 220 220 220 220 220 220 |
0,010
0,022 0,026 0,071 0,033 0,037 0,041 0,044 0,048 0,050
0,034 0,041 0,048 0,055 0,065 0,072 0,079 0,103 0,089 0,096
0,104 0,154 0,167 0,207
0,100 0,114 0,135 0,150 0,164 0,185 0,200 |
0,025
0,054 0,065 0,028 0,081 0,092 0,103 0,109 0,120 0,125
0,085 0,102 0,119 0,137 0,162 0,180 0,197 0,257 0,222 0,240
0,259 0,384 0,418 0,519
0,250 0,285 0,338 0,375 0,410 0,463 0,500
|
