Описание
Пример условного обозначения (маркировки) плиты: ПТМ 60.12.22-7,0 S800-2ам
ПТМ – плита перекрытия многопустотная
60.12.22 – длина 5980мм; ширина 1190мм; высота 220мм (размеры с округлением в дециметрах);
7,0 - под расчетную нагрузку 7 кПа
S800 - с напрягаемой арматурой из стали класса S800;
а - индекс с усиленными торцами.

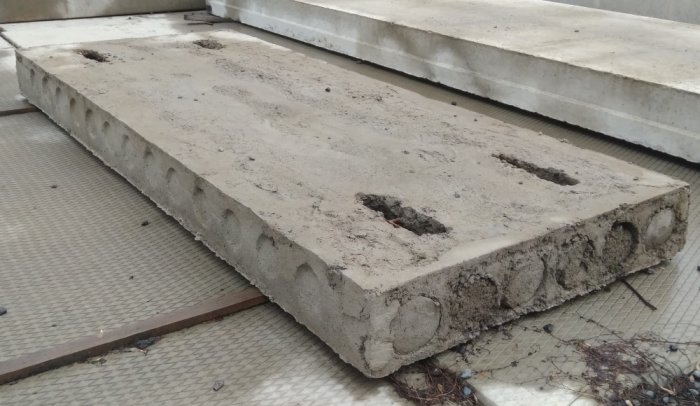

Плиты железобетонные многопустотные из тяжелого бетона соответствуют СТБ 1383-2003 и предназначены для перекрытия жилых и общественных зданий.
Размеры выпускаемых плит:
- длина мм, от 2380 до 6280
- ширина мм, 1190 и 1490
- высота мм, 220
Основные характеристики:
- класс бетона по прочности на сжатие не менее С16/20
- марка бетона по морозостойкости не менее F50
- марка бетона по водонепроницаемости не менее W2
- удельная эффективная активность естественных радионуклидов не более 370 Бк/кг.
Сертификат соответствия BY/112 02.01.008 00557 до 28.08.2025 г.
|
Эскиз конструкции |
Обозначение документа |
Марка |
Размеры, мм. |
Объем изделия м³ |
Масса
тн. |
||
|
L |
B |
H |
|||||
|
СТБ 1383-2003 Серия Б1.041.1-3.08 Выпуск 1,2,3
|
ПТМ24.12.22 ПТМ27.12.22 ПТМ28.12.22 ПТМ30.12.22 ПТМ33.12.22 ПТМ36.12.22 ПТМ42.12.22 ПТМ48.12.22 ПТМ51.12.22 ПТМ54.12.22 ПТМ57.12.22 ПТМ60.12.22 ПТМ63.12.22
ПТМ24.15.22 ПТМ27.15.22 ПТМ28.15.22 ПТМ30.15.22 ПТМ33.15.22 ПТМ36.15.22 ПТМ42.15.22 ПТМ48.15.22 ПТМ51.15.22 ПТМ54.15.22 ПТМ57.15.22 ПТМ60.15.22 ПТМ63.15.22 |
2380 2680 2780 2980 3280 3580 4180 4780 5080 5380 5680 5980 6280
2380 2680 2780 2980 3280 3580 4180 4780 5080 5380 5680 5980 6280 |
1190 1190 1190 1190 1190 1190 1190 1190 1190 1190 1190 1190 1190
1490 1490 1490 1490 1490 1490 1490 1490 1490 1490 1490 1490 1490
|
220 220 220 220 220 220 220 220 220 220 220 220 220
220 220 220 220 220 220 220 220 220 220 220 220 220
|
0,626 0,703 0,780 0,814 0,835 0,937 1,094 1,260 1,308 1,438 1,485 1,565 1,660
0,800 0,889 0,905 0,997 1,070 1,194 1,390 1,577 1,675 1,784 1,872 1,980 2,069 |
0,905 1,010 1,050 1,110 1,250 1,320 1,525 1,700 1,800 1,900 2,000 2,100 2,200
1,190 1,335 1,380 1,470 1,625 1,745 2,020 2,225 2,400 2,525 2,675 2,800 2,950 |
